Décodeurs

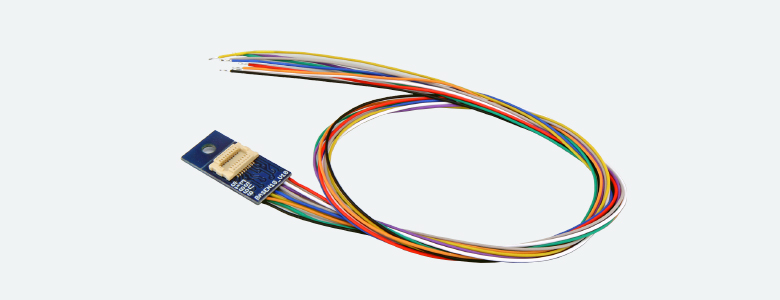

Grâce à ce câble adaptateur, les décodeurs équipés d'une interface Next18 peuvent également être raccordés par câblage libre. Tous les raccordements de l'interface Next18 sont ramenés sur des fils souples à extrémités libres.
Parfois, la locomotive est encore équipée d'une "ancienne" interface 6 broches selon la NEM-651. Grâce à cette platine flexible, qui peut être pliée et ajustée en longueur de façon quasi illimitée, vous pouvez installer sans grande difficulté un décodeur moderne avec interface Next18.
Dans certaines locomotives H0 équipées de l'ancienne interface 8 broches selon NEM-652, un décodeur H0 ne trouve souvent pas sa place faute d'espace. Grâce à cette platine flexible, que l'on peut plier et ajuster en longueur presque à volonté, vous pouvez installer un décodeur N moderne et compact doté d'une interface Next18.
Dans certains véhicules aux écartements N ou TT, une interface PluX16 a été intégrée. Pour pouvoir y monter un LokSound 5 micro ou un LokPilot 5 micro, cette platine adaptatrice est parfaitement adaptée.

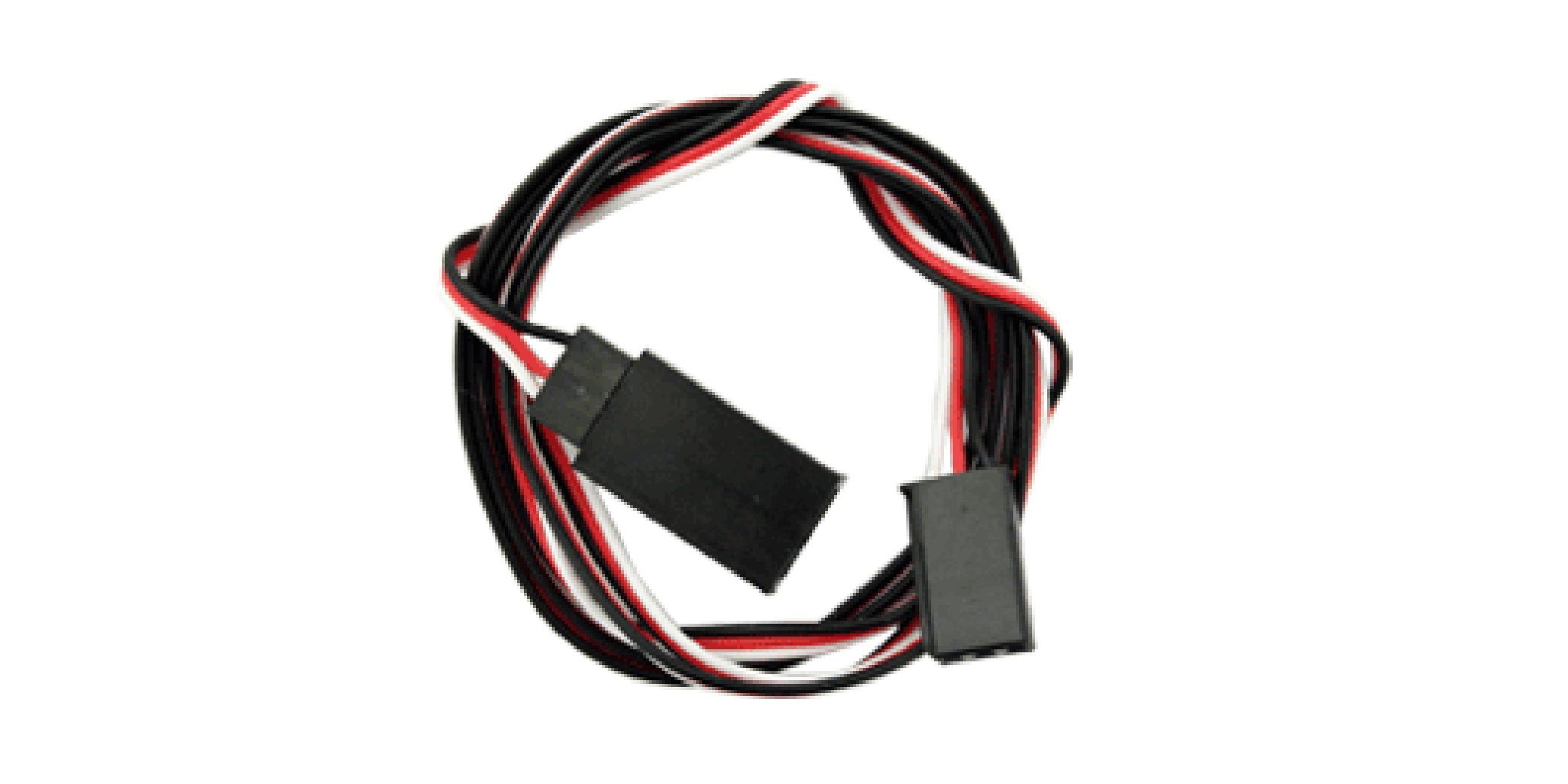

Avec le câble de rallonge pour servo, vous pouvez prolonger votre servomoteur de précision de jusqu'à 75 cm.

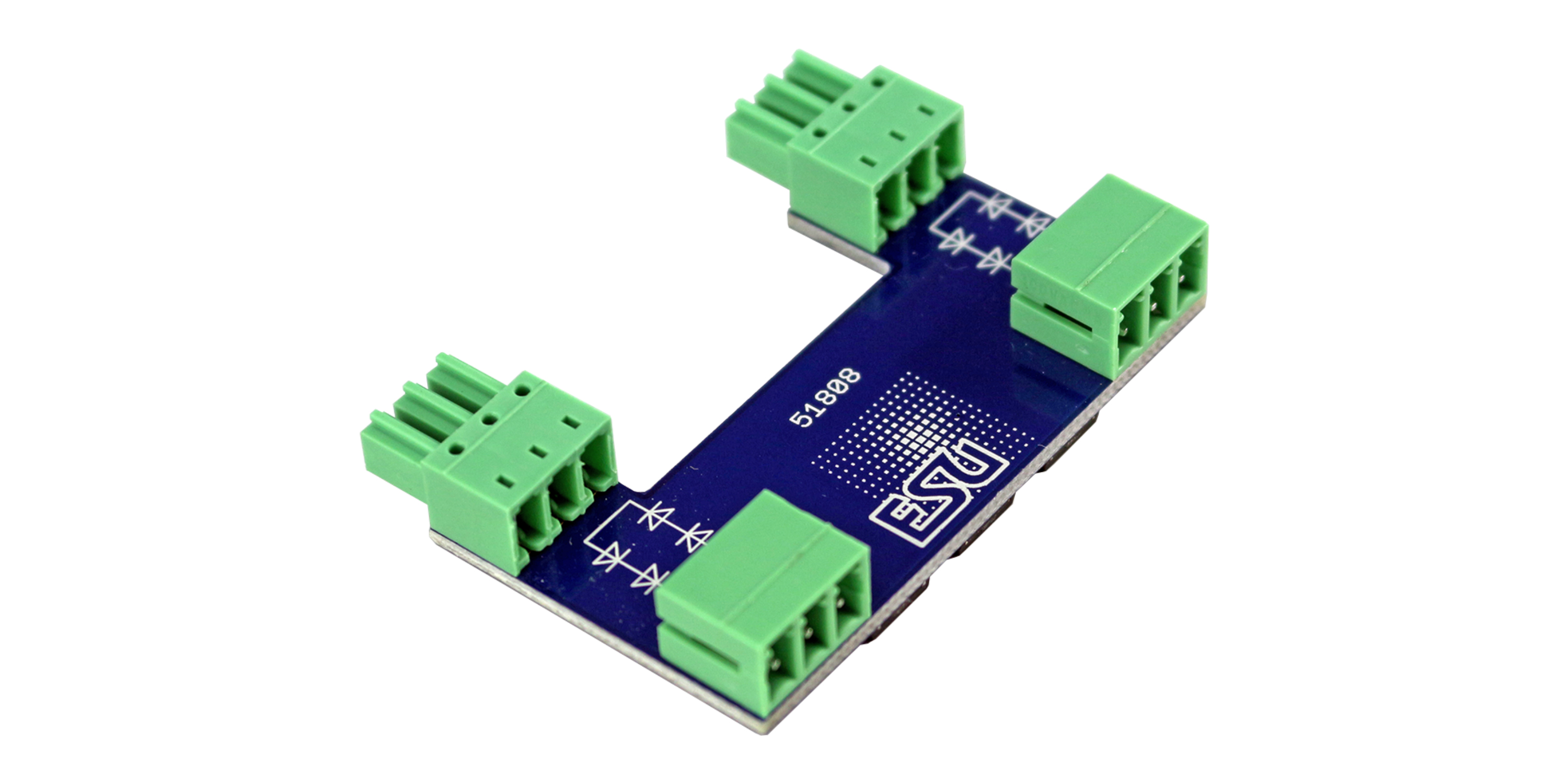

Ces platines adaptatrices se branchent simplement sur les bornes de raccordement d'un module SwitchPilot Extension et simplifient considérablement le montage et le câblage des sections de freinage ABC. Chaque platine adaptatrice peut générer les signaux pour deux sections de freinage et se câble comme indiqué sur l'illustration. La technique de freinage ABC fonctionne de manière très fiable avec tous les décodeurs ESU V4 (et autres) et permet non seulement un freinage en douceur avant les signaux, mais aussi le déclenchement de fonctions pendant l'arrêt au signal. Les fonctions sonores sont également conservées.

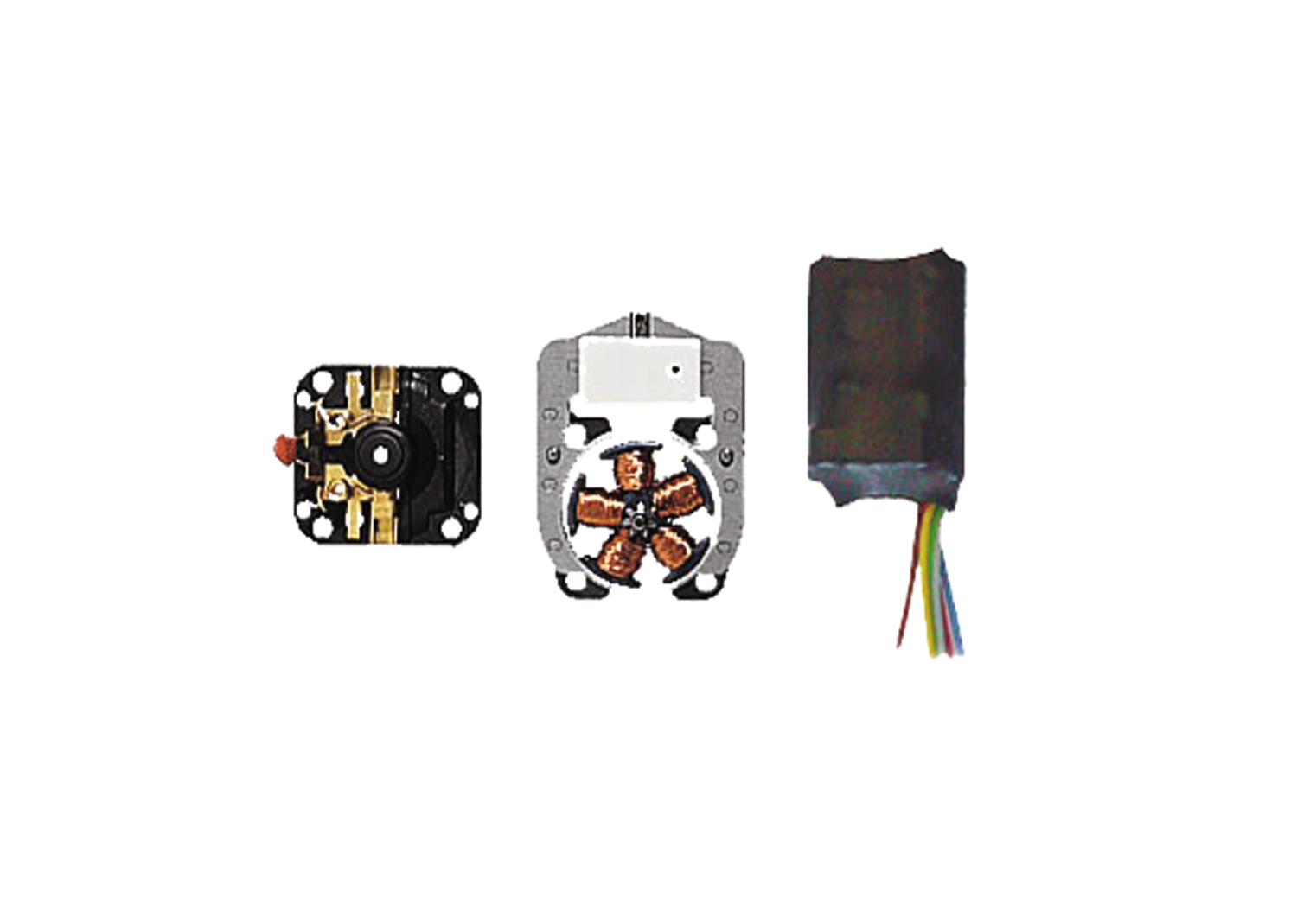

Coffret de décodeur d'équipement ultérieur H0 (60760)

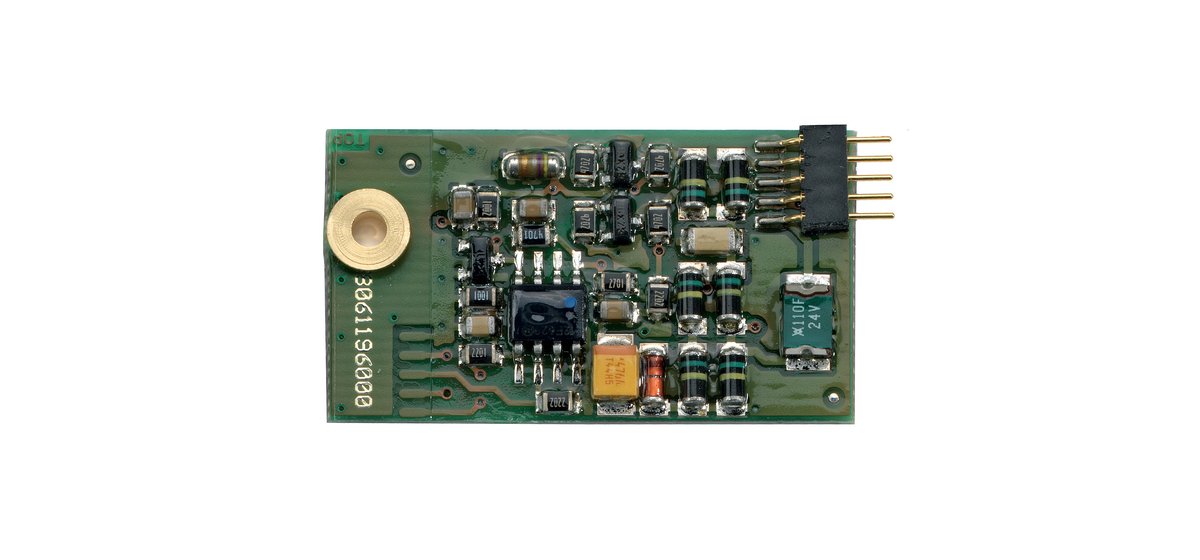

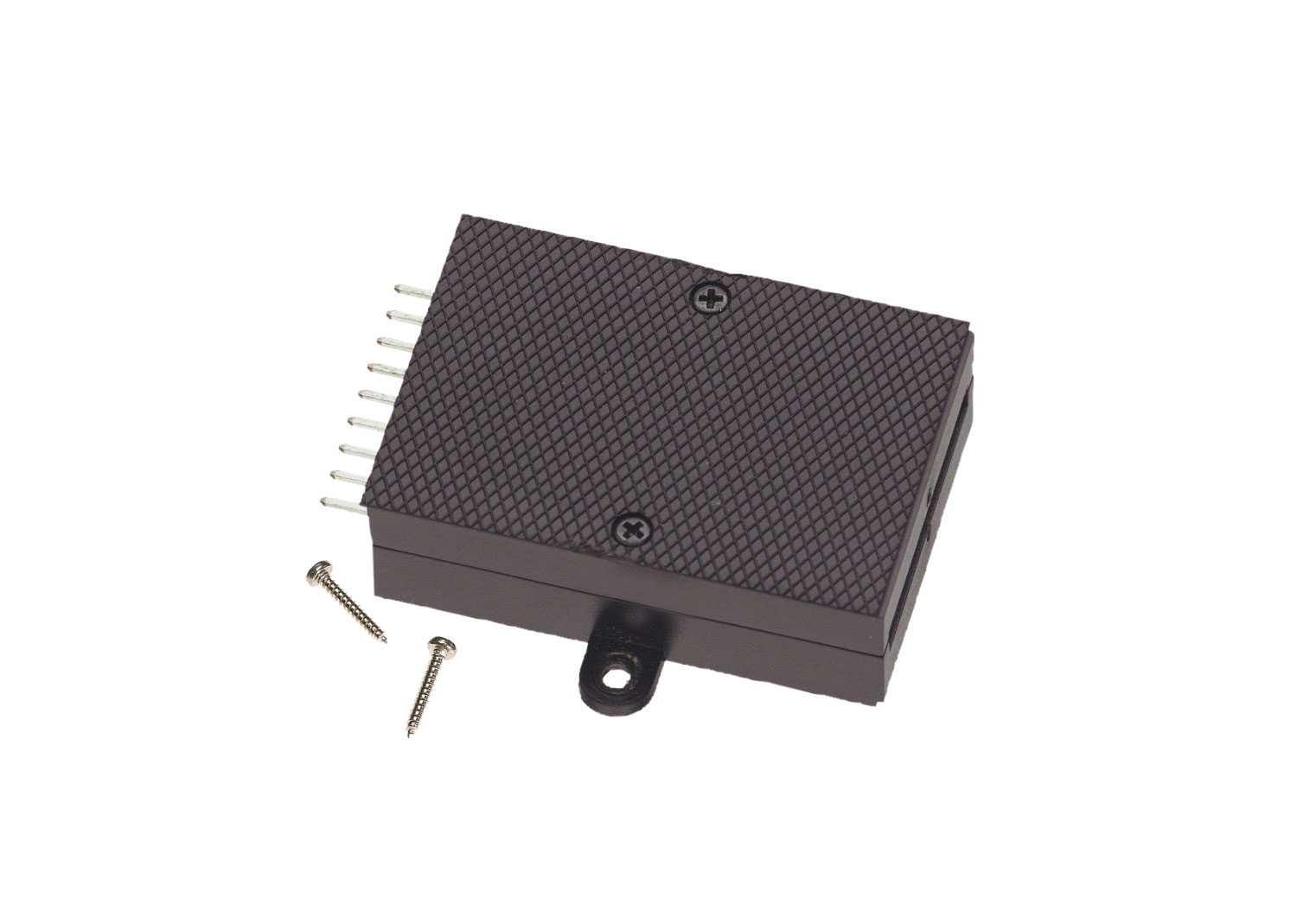

Assorti au moteur d'aiguillage 59079, ce décodeur peut être utilisé pour commander un aiguillage en mode numérique. Le décodeur d'aiguillage est adressable individuellement (252 adresses) et utilisable aux formats Motorola et DCC. Le sens de commutation peut au besoin être permuté (inversé). Programmable avec la Central Station 60216 (DCC), 60226 (DCC) ou avec des appareils de commande conformes à la norme NMRA. Dimensions 40 x 27,7 x 13 mm. (H1032-1).

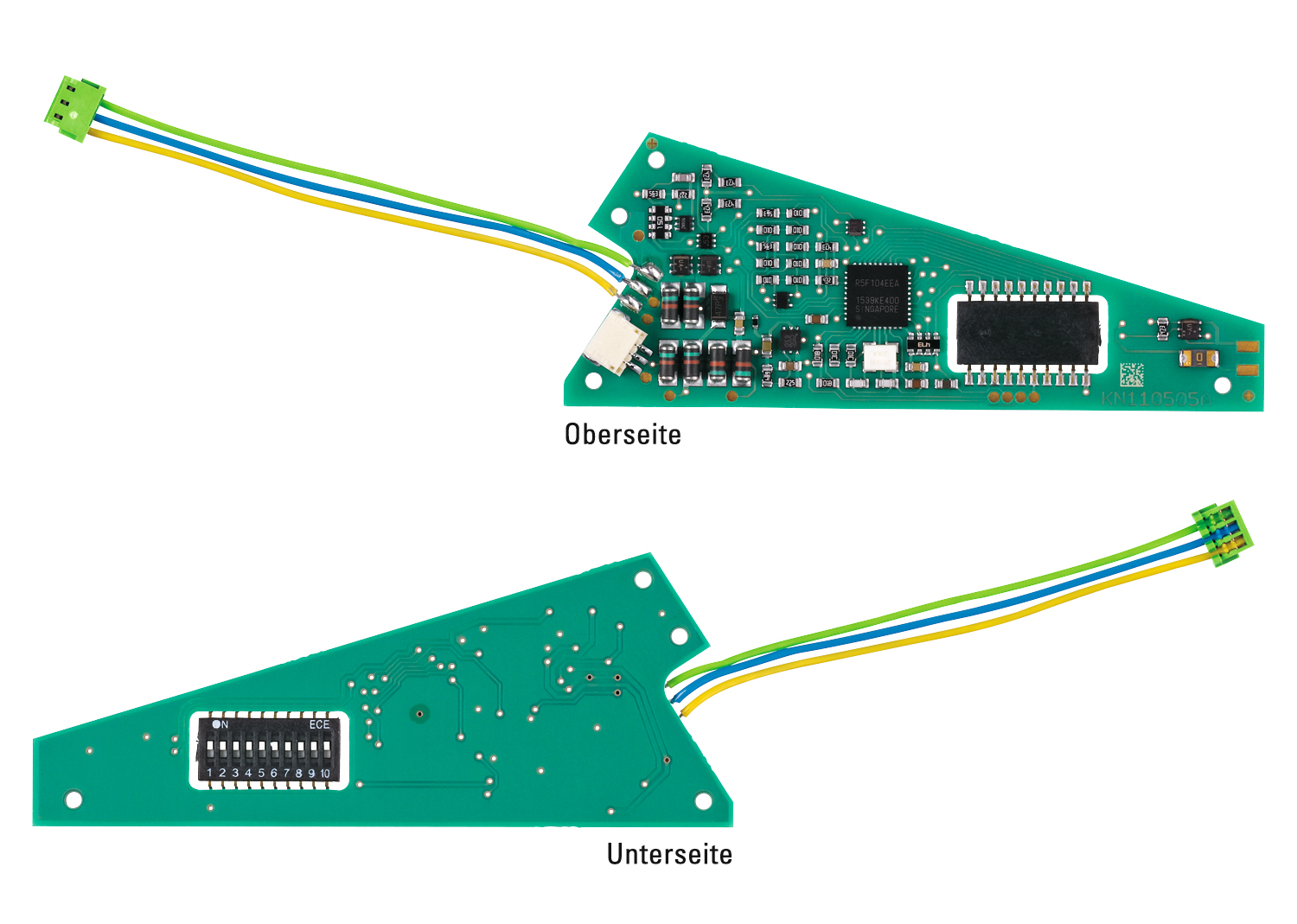

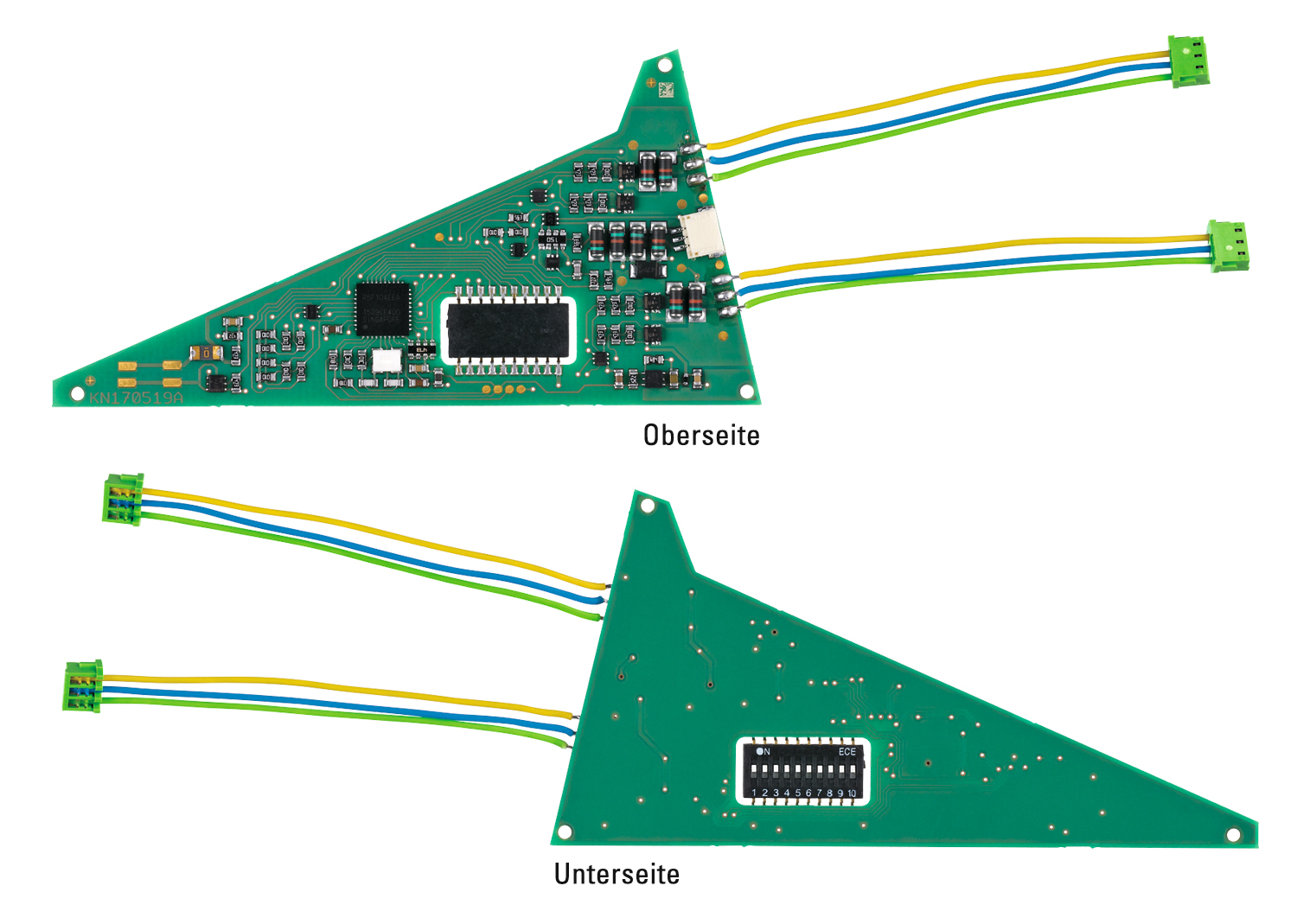

Modèle réduit Montable ultérieurement sur tous les aiguillages de voie C à moteur électrique. Formats numériques mfx, Motorola et DCC. Raccordement par contacts enfichables. L'adresse se règle aussi bien par commutateur de codage (MM 1–320, DCC 1–511) que par CV (MM 1–320, DCC 1–2044) via la voie de programmation. Une lanterne d'aiguille peut en outre être commandée ; son raccordement exige des connaissances en soudure. Un décodeur numérique peut être mis en place en même temps que le moteur électrique des aiguillages ou ultérieurement. Le décodeur se raccorde simplement par contacts enfichables et peut recevoir une adresse individuelle pour chaque aiguillage (adresse 1 à 256). Le montage ne demande ni outils ni connaissances particulières. L'alimentation numérique peut être prélevée directement sur le contact de courant de traction de l'aiguillage. On obtient ainsi un aiguillage numérique complet, immédiatement opérationnel, y compris sur les réseaux mobiles. Points forts Montable ultérieurement sur tous les aiguillages Märklin de voie C à moteur électrique Prend en charge les formats numériques mfx, Motorola et DCC Installation simple par contacts enfichables, aucun outil spécial nécessaire Adresse réglable individuellement (MM 1–320 / DCC 1–2044), lanterne d'aiguille commandable
Montable ultérieurement sur l'aiguillage triple de voie C (24630) à moteur électrique. Formats numériques mfx, Motorola et DCC. Raccordement par contacts enfichables, pour les aiguillages triples de voie C Märklin et Trix. L'adresse se règle aussi bien par commutateur de codage (MM 1–320, DCC 1–511) que par CV (MM 1–320, DCC 1–2044) via la voie de programmation. Une lanterne d'aiguille peut en outre être commandée ; son raccordement exige des connaissances en soudure. Un décodeur numérique peut être mis en place en même temps que le moteur électrique des aiguillages ou ultérieurement. Le décodeur se raccorde simplement par contacts enfichables et peut recevoir une adresse individuelle pour chaque aiguillage. L'alimentation numérique peut être prélevée directement sur le contact de courant de traction de l'aiguillage. On obtient ainsi un aiguillage numérique complet, immédiatement opérationnel, y compris sur les réseaux mobiles.

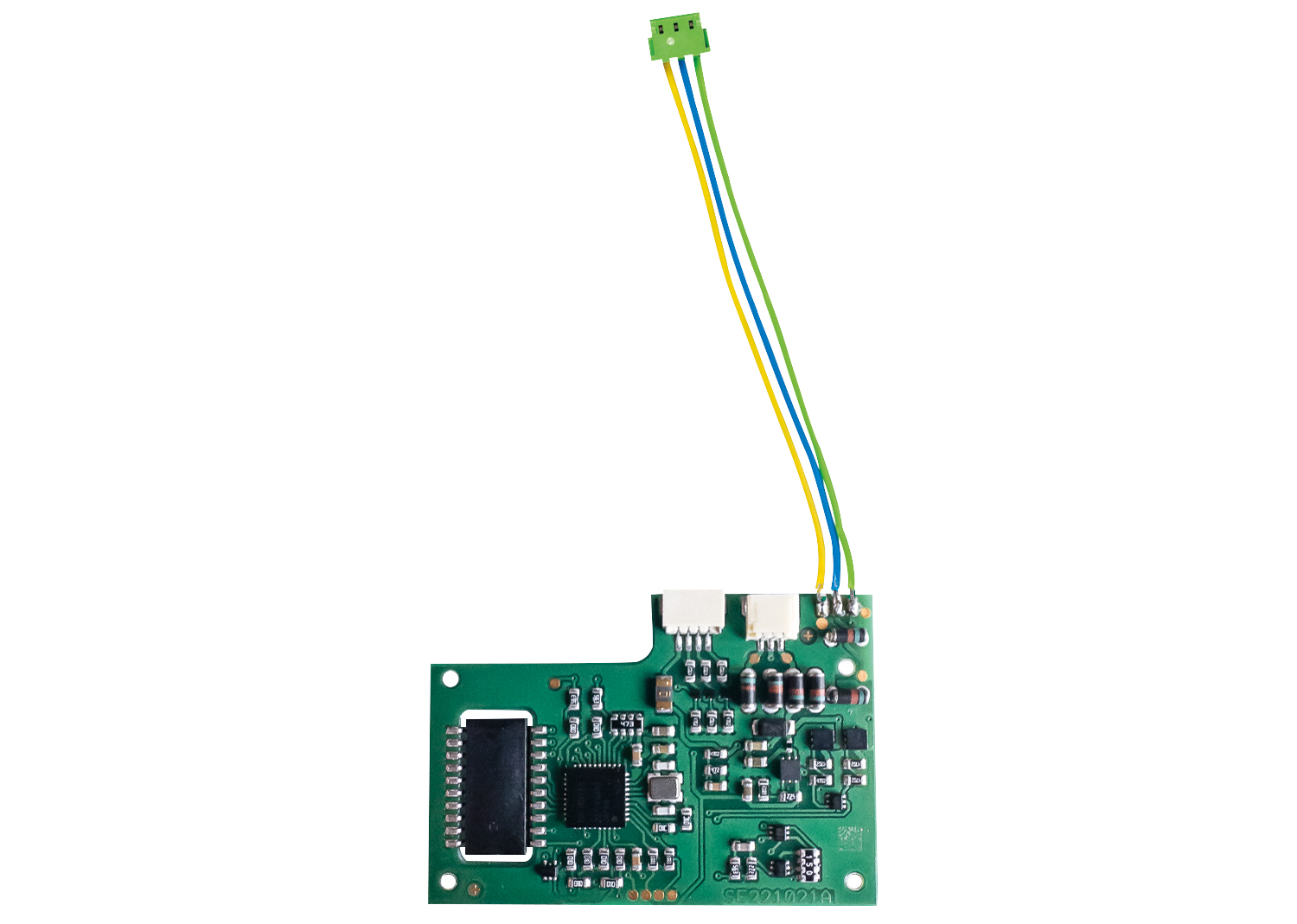

Pour équiper ultérieurement une traversée-jonction double élancée voie C 24720 ou Trix 62720. Formats numériques mfx, Motorola et DCC. Raccordement par contacts enfichables. L'adresse se règle aussi bien par commutateur de codage (MM 1–320, DCC 1–511) que par CV (MM 1–320, DCC 1–2044) au moyen d'une voie de programmation. Une lanterne d'aiguille 74477 (non comprise dans la livraison) peut être commandée en plus.
Pour l'équipement ultérieur d'une traversée-jonction double à faible angle de voie C 24720 ou Trix 62720. Formats numériques mfx, Motorola et DCC. Raccordement par contacts enfichables. L'adresse se règle aussi bien par commutateur de codage (MM 1–320, DCC 1–511) que par CV (MM 1–320, DCC 1–2044) via une voie de programmation. Une lanterne d'aiguille 74477 (non comprise dans la livraison) peut en outre être commandée.

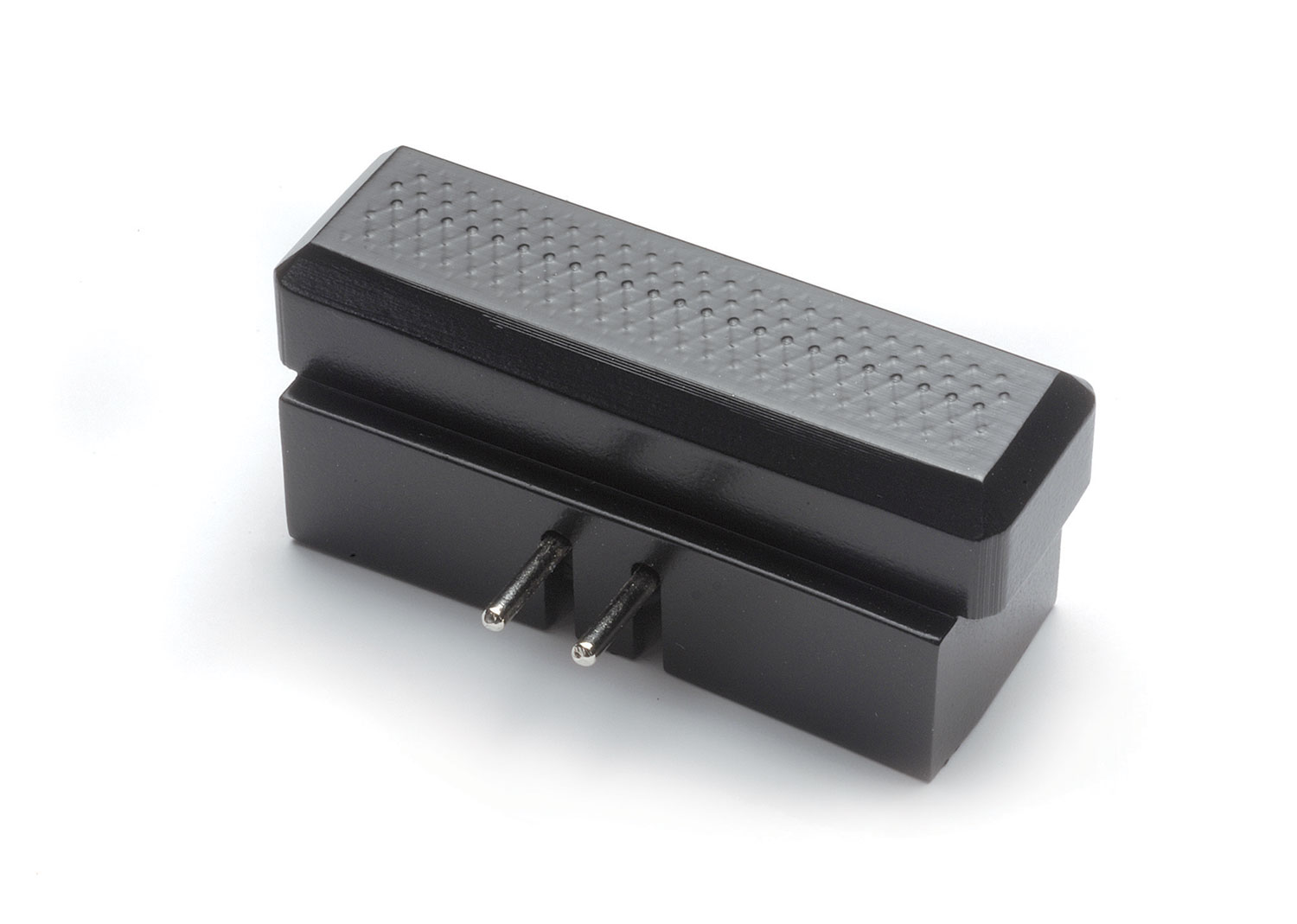

Ce décodeur d'aiguillage permet de transmettre simplement par les voies les ordres de commande pour un article magnétique LGB. L'alimentation en courant s'effectue directement par la voie, ce qui évite les câblages longs et compliqués. Ce décodeur d'aiguillage convient donc idéalement à la commande d'aiguillages et de signaux en pleine voie ou encore aux endroits plus éloignés de votre réseau LGB. Convient pour CS 2 et CS 3 ainsi que MZS III. Les formats DCC, mfx et MM sont pris en charge.

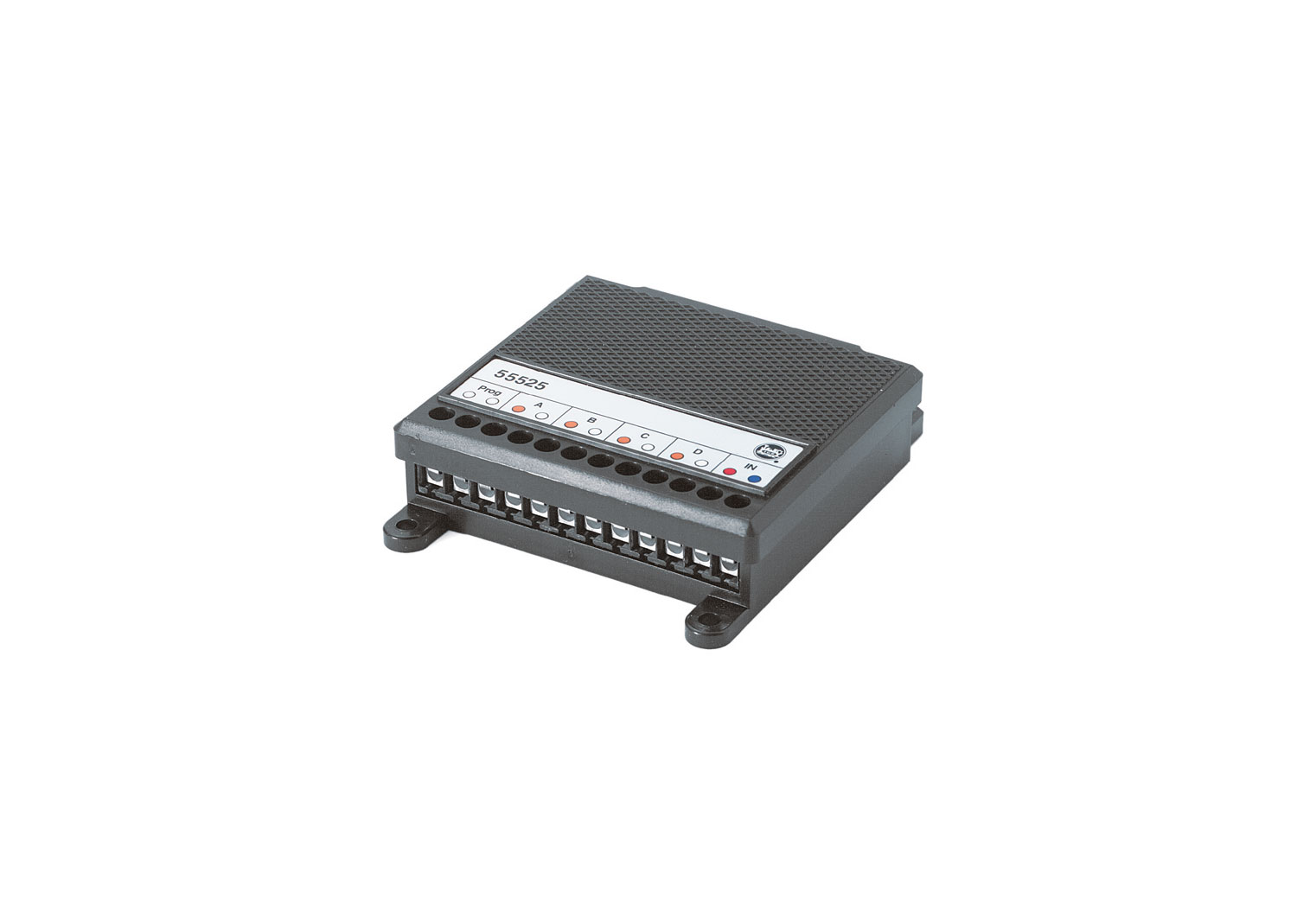

Ce décodeur d'aiguillage permet de transmettre simplement par les voies les ordres de commande pour jusqu'à quatre articles magnétiques LGB. L'alimentation en courant s'effectue directement par la voie, ce qui évite les câblages longs et compliqués. Ce décodeur d'aiguillage convient donc idéalement à la commande d'aiguillages et de signaux en pleine voie ou encore aux endroits plus éloignés de votre réseau LGB. Caractéristiques : quatre sorties de commande / mode réglable pour chaque sortie : normal (pour aiguillages et signaux), clignotement synchrone (pour lampes), clignotement asynchrone (pour lampes), marche/arrêt (pour lampes et accessoires) / durée de commutation réglable pour normal, synchrone et asynchrone. Convient pour CS 2 et CS 3 ainsi que MZS III. Les formats DCC, mfx et MM sont pris en charge.

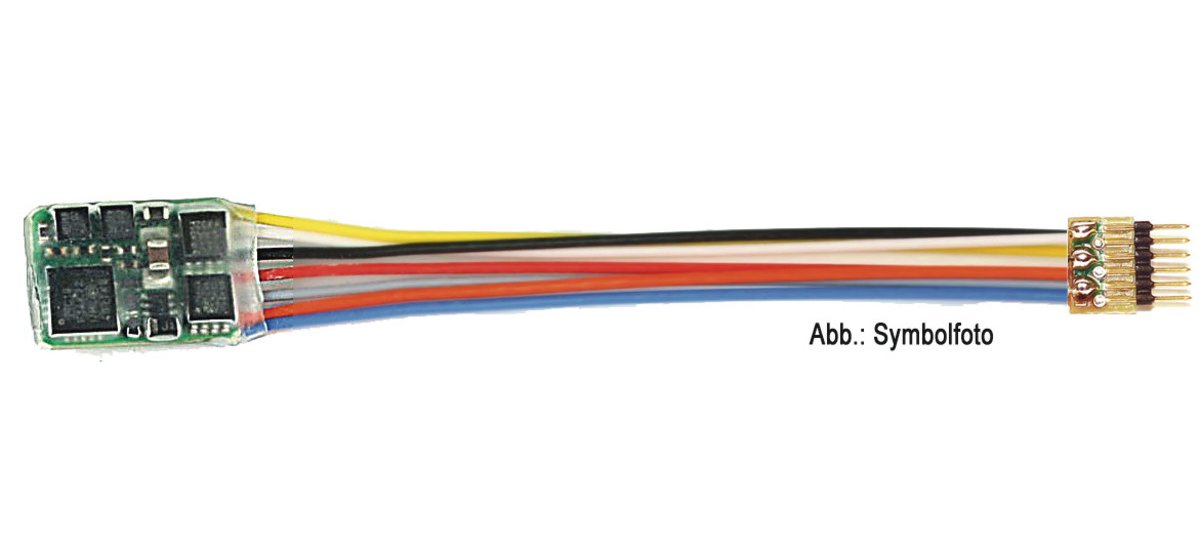

Convient aux écartements H0e, TT et N. Le décodeur est équipé de la fonction RailCom. Courant moteur maximal : 0,8 A. Longueur des fils : env. 30 mm. Autres données techniques, voir fiche technique. (Téléchargements) RailCom est une marque déposée de Lenz Elektronik GmbH, Gießen. Vous trouverez les réponses aux questions possibles dans cette notice Zimo.

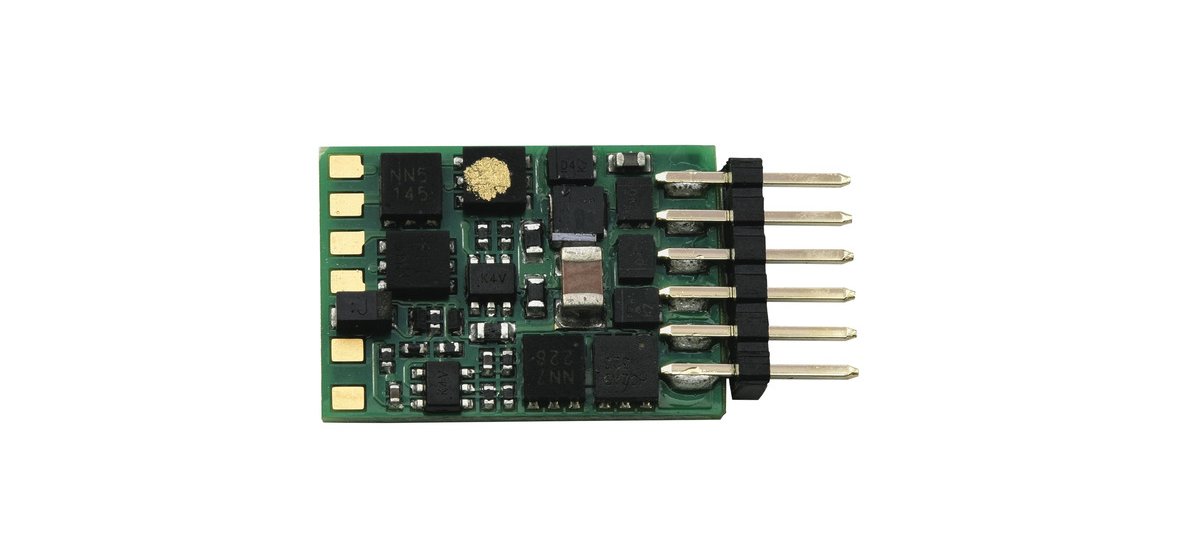

Convient aux écartements H0e, TT et N. Le décodeur est équipé de la fonction RailCom. Courant moteur maximal : 0,7 A. Autres données techniques, voir la fiche technique. (Téléchargements) RailCom est une marque déposée de Lenz Elektronik GmbH, Gießen. Vous trouverez les réponses aux questions possibles dans cette notice Zimo.

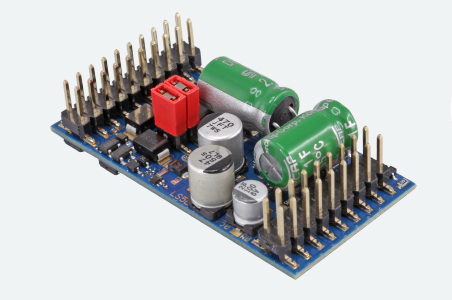

Le LokPilot 5 L trouve sa place partout où les capacités du LokPilot 5 ne suffisent plus. Il s'agit idéalement de véhicules en échelle 0, mais aussi de véhicules en voie 1 devant être équipés sans fonctions sonores. Le LokPilot 5 L est mécaniquement compatible avec le décodeur LokSound 5 L et présente les mêmes broches de raccordement.

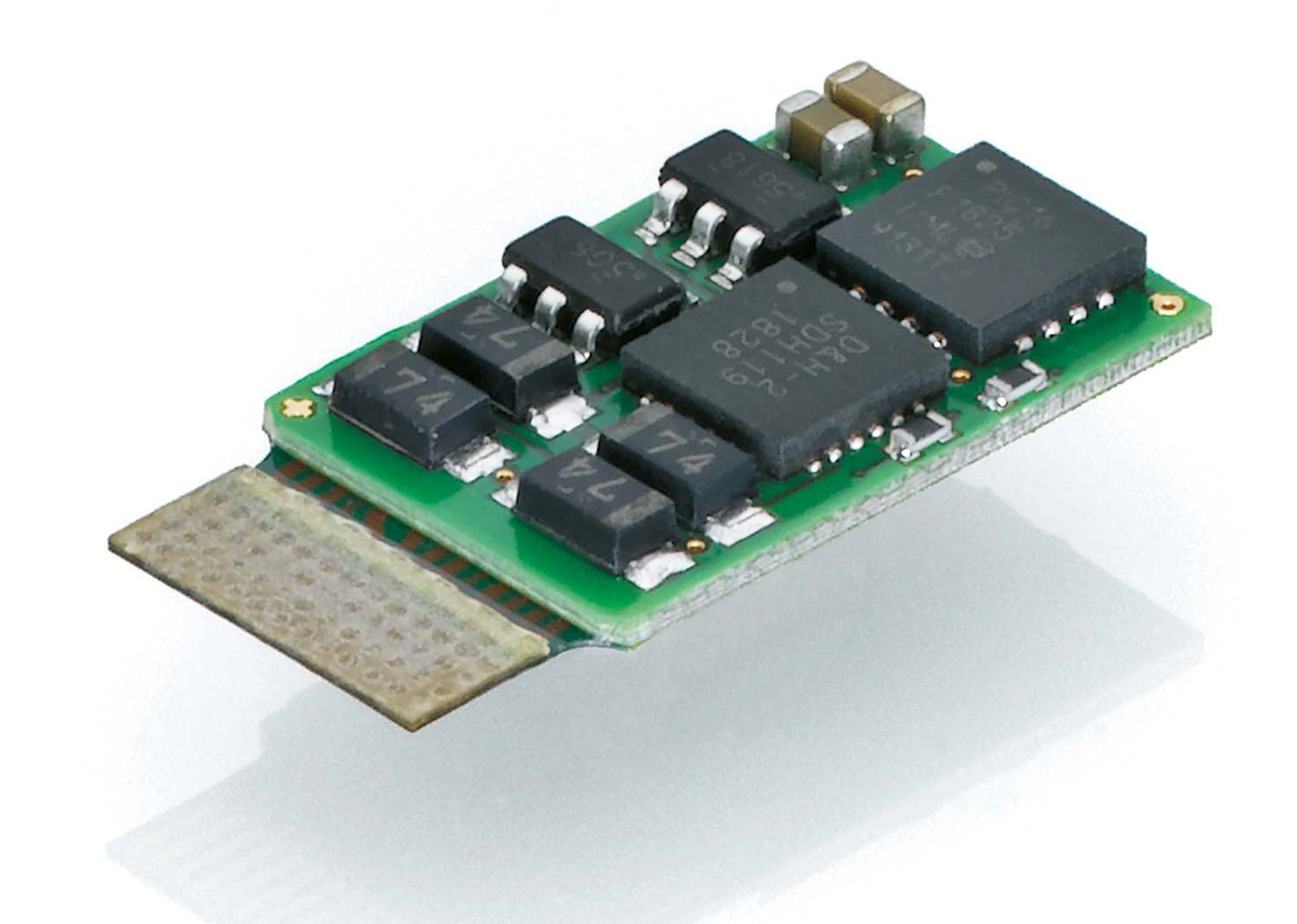

Modèle réel Récepteur pour toutes les locomotives à courant continu avec une consommation totale de courant jusqu'à 1000 mA (moteur 1000 mA, 200 mA par feu). Convient aux locomotives numériques avec une interface numérique mtc14. Utilisable universellement dans les formats Selectrix 1, Selectrix 2 et DCC. Détection analogique automatique. Régulation de charge automatique. Raccordement pour fonction d'éclairage. Raccordement pour fonctions supplémentaires (Aux1 et Aux2). Protection contre les courts-circuits de la sortie moteur. Programmation Selectrix 1 étendue de réglages supplémentaires par sélection de l'adresse "00", p. ex. graduation fine des largeurs d'impulsion (variante de régulation), inversion de polarité du sens de marche. En exploitation Selectrix : 31 crans de marche. 111 adresses. Exploitation DCC : choix de 14/28/126 crans de marche. Adresses au choix courtes jusqu'à 127 et longues jusqu'à 10239. Freinage aux formats DCC et SX : DC de même polarité/de polarité inversée, diodes de freinage, signal de voie asymétrique, générateurs de freinage. Dimensions env. 14 x 9 x 2 mm. Modèle réduit Décodeur multiprotocole robuste, montable ultérieurement, insensible aux courts-circuits entre le moteur et la voie, coupure de sécurité en cas de surintensité, de surchauffe et de court-circuit, régulation moteur nouvellement développée pour un fonctionnement extrêmement souple de tous les moteurs DC courants, poursuite de la marche à la même vitesse après une coupure de courant jusqu'à 1s, temporisation de démarrage pilotée par SUSI (SUSI-WAIT), zones de freinage en une ou deux parties. Caractéristiques particulières en exploitation analogique : tension de démarrage réglable très bas, limitation de Vmax, variation dynamique de l'intensité de l'éclairage et de AUX en fonction de la tension de traction, fonctions programmables, comportement de marche typiquement analogique.

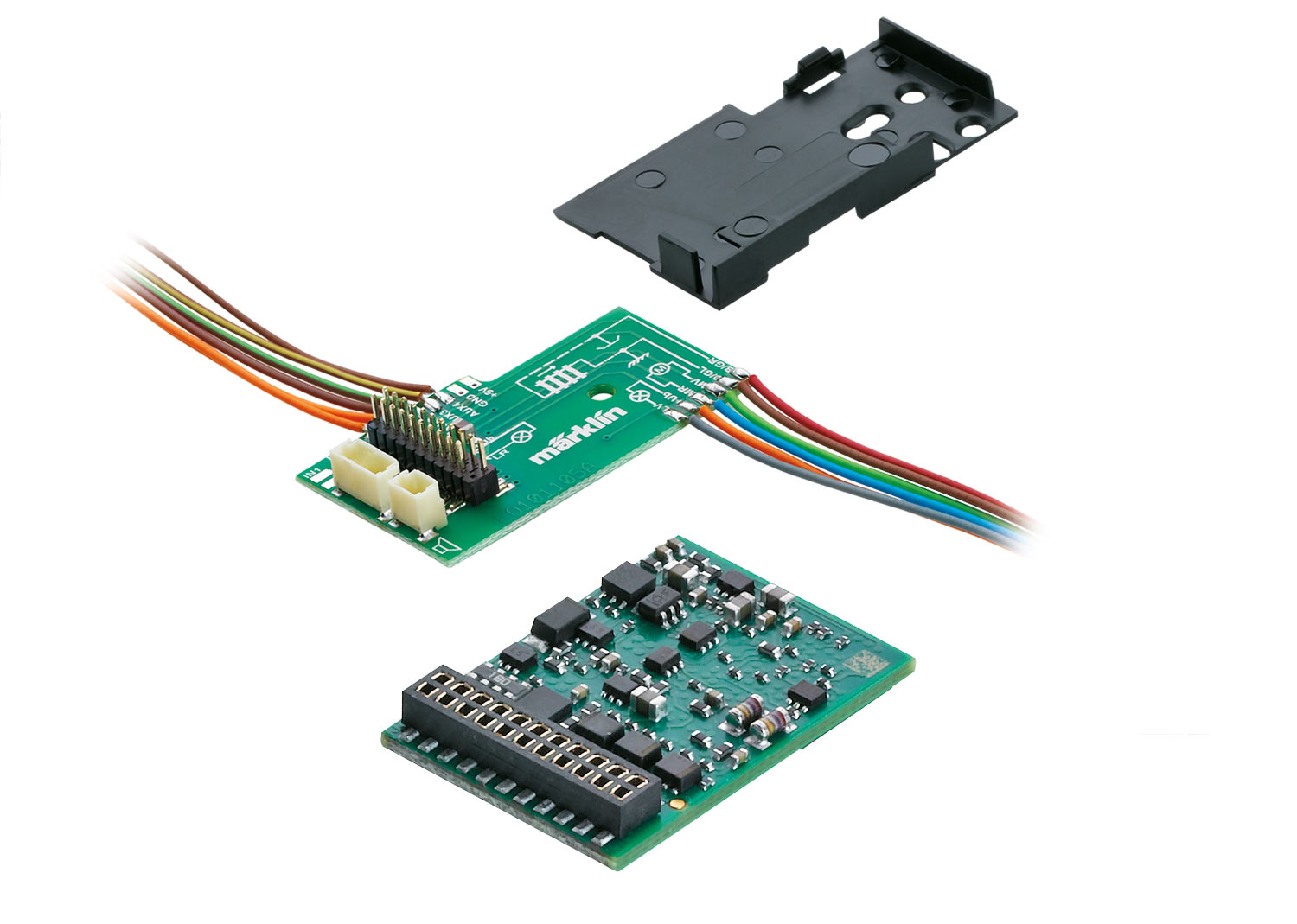

Pour la transformation de locomotives Märklin/Trix H0 équipées d'un moteur haute performance intégré ou d'autres moteurs à courant continu. Le märklin LokDecoder mLD3 possède une interface 21 pôles 21mtc (selon NEM 660) et, en complément, une platine d'interface pour l'équipement ultérieur de locomotives analogiques et numériques. Le märklin LokDecoder mLD3 prend en charge les formats numériques mfx, MM1, MM2 et DCC.
Pour la transformation des locomotives Märklin/Trix H0 équipées d'un moteur haute performance ou d'autres moteurs à courant continu. Le märklin LokDecoder3 possède un faisceau de câbles soudé avec une fiche d'interface NEM à huit pôles déjà montée, pour l'équipement ultérieur de nombreuses locomotives dotées d'une interface NEM correspondante et de locomotives où la place manque. Le märklin LokDecoder3 prend en charge les formats numériques mfx, MM1, MM2 et DCC.
Pour la transformation de locomotives Märklin/Trix H0 équipées d'un moteur haute performance intégré ou d'autres moteurs à courant continu. Le décodeur de locomotive märklin mLD3 possède une interface 21mtc à 21 pôles (selon NEM 660) et, en correspondance, une platine d'interface pour l'équipement ultérieur de locomotives analogiques et numériques. Le décodeur de locomotive märklin mLD3 prend en charge les formats numériques mfx, MM1, MM2 et DCC.

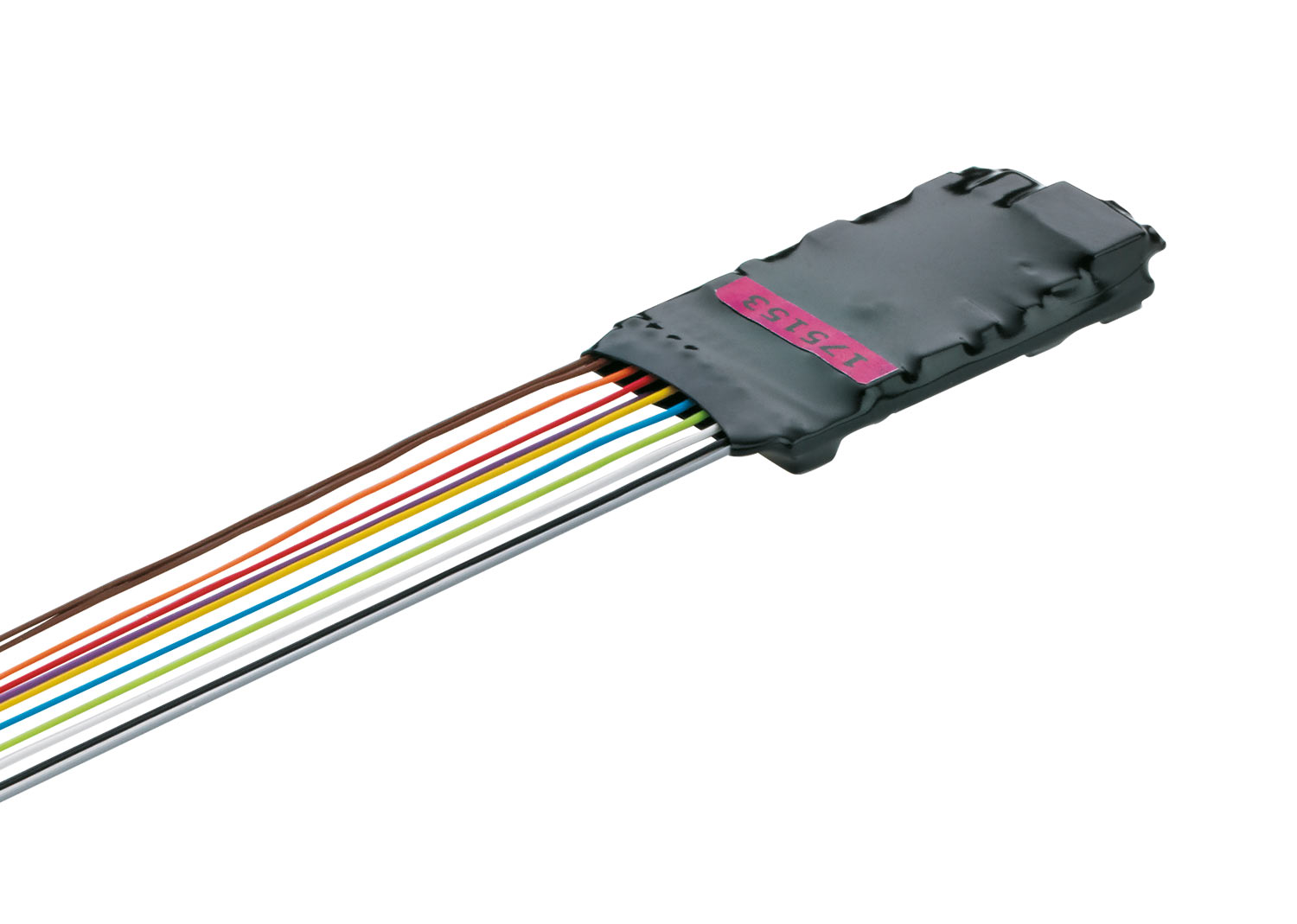

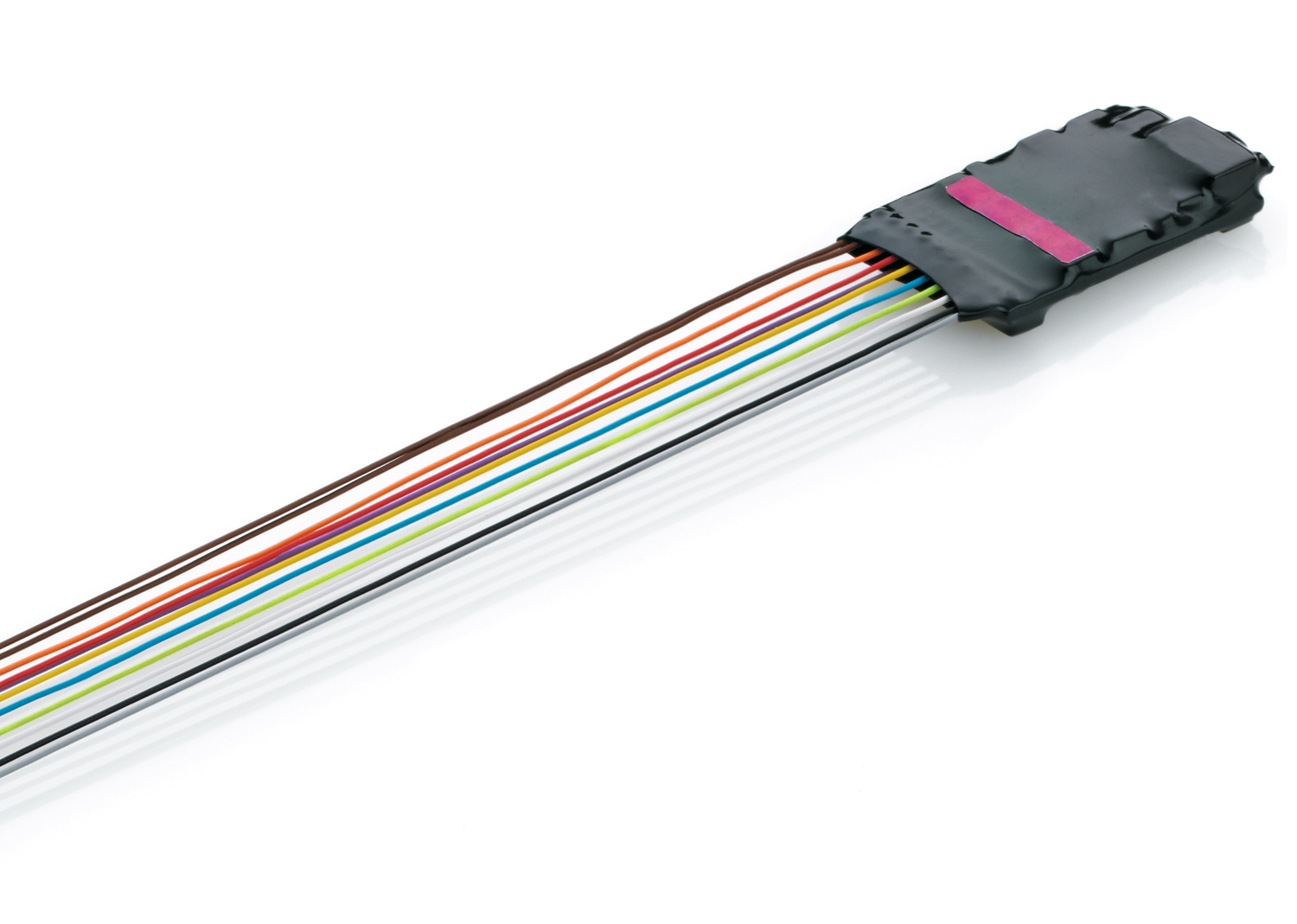

Pour la transformation des locomotives Märklin/Trix H0 équipées d'un moteur haute performance intégré ou d'autres moteurs à courant continu. Le märklin LokDecoder mLD3 possède un faisceau de câbles soudé. Le märklin LokDecoder mLD3 prend en charge les formats numériques mfx, MM1, MM2 et DCC. Une fiche pour interfaces NEM-652, à souder soi-même, est fournie.
Pour la transformation des locomotives Märklin/Trix H0 équipées d'un moteur haute performance ou d'autres moteurs à courant continu. Le märklin LokDecoder mLD3 possède un faisceau de câbles soudé. Le märklin LokDecoder mLD3 prend en charge les formats numériques mfx, MM1, MM2 et DCC. Une fiche pour interfaces NEM-652 à souder soi-même est fournie.
