Segnali

Adattatore di collegamento, ad es. per il collegamento di utilizzatori come segnali a un alimentatore switching. Equipaggiato con presa adatta e 2 spine (71411, 71412). Lunghezza totale ca. 145 mm.

Con 2 interruttori unipolari e 1 commutatore, ad es. per il comando dell'inversione luci nel segnale 8939 e della corrente di trazione. Larghezza 30 mm. Lunghezza 70 mm. Altezza 8 mm.

Indicatore di preavviso di velocità Ks delle DB in scala N. Il disegno tecnico raffigura il pannello come un rettangolo scuro posto sotto una testa di segnale disegnata a contorno. Accanto sono riprodotte quattordici immagini di visualizzazione con le cifre da 2 a 15 in punti luminosi gialli. Il disegno non fornisce indicazioni sulla realizzazione del modello.

Indicatore di velocità KS della DB in scala N. L'immagine disponibile è un disegno al tratto: mostra un pannello rettangolare scuro posto sopra una testa di segnale resa a semplice contorno. A destra sono raffigurate quattordici varianti del pannello, ciascuna con una cifra a matrice di punti, da 2 a 15. Non è fornita alcuna foto del modello finito.

Ripetitore di segnale di avviso KS delle DB in scala N. La testa del segnale nera con visiere è montata su un palo traforato verde posato su un basamento bianco, con una scatola bianca fissata al palo. Lo schema allegato indica due luci affiancate (verde e gialla) e una luce bianca sottostante. Le altre viste mostrano accesa la luce verde e poi quella gialla.

Ripetitore di segnale di avviso KS delle DB in scala N. La testa del segnale nera corta con visiere è montata su un palo verde con passerella e parapetto bianco, scala laterale, basamento bianco e scatola bianca; il palo non porta alcuna targhetta. Lo schema indica una luce verde e una gialla affiancate, oltre a una luce bianca sottostante. Le viste mostrano accesa prima la luce verde e poi quella gialla, insieme alla luce chiara inferiore.

Segnale di avviso Ks delle DB in scala N. Lo schermo nero compatto ha un'ampia visiera laterale che ospita due fuochi; lo schema indica il verde e il giallo. Il palo a traliccio verde poggia su uno zoccolo grigio e reca una targa bianca con croce nera e una scatola chiara; accanto allo schermo è applicato un parapetto metallico chiaro. Le viste mostrano il segnale acceso una volta in verde e una volta in giallo.

Segnale di avviso Ks con Zs1 delle DB in scala N. Lo schermo nero compatto ha un'ampia visiera laterale con due fuochi, sormontati da un fuoco supplementare più piccolo; lo schema indica il verde e il giallo affiancati. Il palo a traliccio verde poggia su uno zoccolo grigio e reca una targa bianca con croce nera e una scatola chiara. Nelle viste il fuoco supplementare è acceso una volta insieme al verde e una volta insieme al giallo.

Segnale di avviso KS delle DB in scala N. La testa del segnale nera corta, a due ottiche con visiere, è montata su un palo verde con passerella e parapetto bianco, scala laterale, basamento bianco e scatola bianca. Sul palo è fissata una targhetta bianca con croce nera. Lo schema indica due luci affiancate, verde e gialla; le viste le mostrano accese una dopo l'altra.

Segnale di avviso KS delle DB con Zs1, scala N. La testa del segnale nera corta con visiere è montata su un palo verde con passerella e parapetto bianco, scala laterale, basamento bianco e scatola bianca; sul palo è fissata una targhetta bianca con croce nera. Lo schema indica una luce bianca in alto e, sotto, una luce verde e una gialla affiancate. Le viste mostrano la luce superiore accesa insieme a quella verde e poi a quella gialla.

Segnale Ks multisezione con Sh1 e Zs1 delle DB in scala N. Lo schermo nero porta più visiere e un parapetto metallico chiaro di lato; lo schema indica un fuoco rosso, uno verde e uno giallo, oltre a tre fuochi supplementari più piccoli. Il palo a traliccio verde poggia su uno zoccolo grigio; sotto la targa bianco-rosso-bianca è fissata una targa gialla che termina a punta verso il basso. Le quattro viste mostrano diverse combinazioni di fuochi accesi.

Segnale Ks multisezione con Zs7 e Zs1 delle DB in scala N. Lo schermo nero porta più visiere e un parapetto metallico chiaro di lato; lo schema indica un fuoco rosso, uno verde e uno giallo, oltre a quattro fuochi supplementari più piccoli. Il palo a traliccio verde poggia su uno zoccolo grigio e reca una targa bianco-rosso-bianca seguita da una targa gialla a punta, oltre a una scatola grigia. Le quattro viste mostrano diverse combinazioni di fuochi accesi.

Segnale KS multisezione delle DB con Sh1 e Zs1, scala N. Il palo verde porta una passerella con parapetto bianco, una scala laterale, una targa di palo bianco-rosso-bianca completata da una freccia gialla, un basamento bianco e una scatola bianca. Lo schema indica una luce bianca in alto, poi una rossa, una verde e una gialla affiancate, oltre ad altre due luci bianche. Le viste mostrano diversi aspetti accesi: rosso, giallo con verde, rosso con le due luci chiare inferiori e due luci gialle.

Segnale KS multisezione delle DB con Zs7 e Zs1, scala N. Il palo verde porta una passerella con parapetto bianco, una scala laterale, una targa di palo bianco-rosso-bianca completata da una freccia gialla, un basamento bianco e una scatola bianca. Lo schema indica una luce bianca in alto, poi una rossa, una verde e una gialla, oltre a tre luci gialle disposte a triangolo. Le viste mostrano diversi aspetti accesi: rosso, rosso con le tre luci gialle, giallo con verde e due luci gialle.

Segnale principale Ks con Sh1 delle DB in scala N. Lo schermo nero porta quattro visiere e un parapetto metallico chiaro applicato di lato; lo schema indica un fuoco rosso, uno verde e due fuochi supplementari più piccoli disposti in diagonale. Il palo a traliccio verde poggia su uno zoccolo grigio e reca una targa bianco-rosso-bianca e una scatola chiara. Le viste mostrano il segnale acceso in rosso, in verde e infine in rosso insieme ai due fuochi supplementari.

Segnale principale Ks con Zs7 delle DB in scala N. Lo schermo nero porta più visiere e un parapetto metallico chiaro di lato; lo schema indica un fuoco rosso, uno verde e tre fuochi gialli più piccoli, due affiancati e uno sottostante. Il palo a traliccio verde poggia su uno zoccolo grigio, con targa bianco-rosso-bianca e scatola chiara. Le viste mostrano il rosso, il verde e infine il rosso insieme ai tre fuochi gialli.

Segnale principale KS delle DB con Sh1, scala N. La testa del segnale nera a quattro ottiche è montata su un palo verde dotato di passerella con parapetto bianco, scala laterale, targa di palo bianco-rosso-bianca, basamento bianco e scatola bianca. Lo schema indica una luce rossa in alto, una verde sotto e due luci bianche disposte sfalsate. Le viste mostrano accese la luce rossa e poi quella verde.

Segnale principale KS delle DB con Zs7, scala N. La testa del segnale nera è montata su un palo verde con passerella e parapetto bianco, scala laterale, targa di palo bianco-rosso-bianca, basamento bianco e scatola bianca. Lo schema indica una luce rossa e una verde, oltre a tre luci gialle disposte a triangolo. Le viste mostrano accese la luce rossa, quella verde e le tre luci gialle.

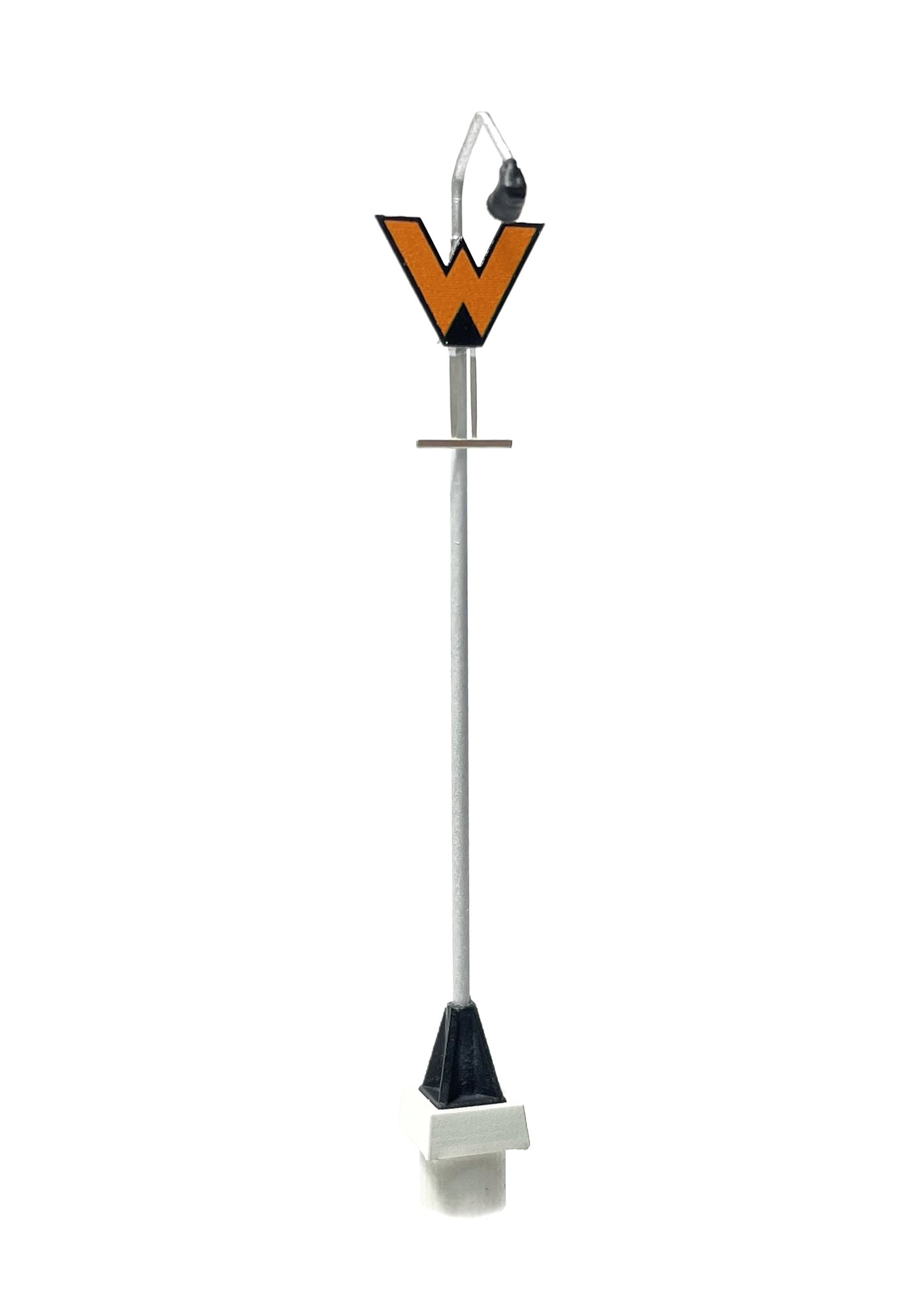

"Wartezeichen" DB su palo con faretto, in scala H0. Il pannello a forma di W arancione bordato di nero è montato in cima a un palo tondo grigio chiaro e sottile; sopra, una mensola ricurva chiara porta un piccolo corpo illuminante nero orientato verso il pannello. Una traversa piatta è fissata al palo sotto il pannello e il piede conico nero poggia su un basamento bianco con perno di fissaggio. In entrambe le immagini il faretto non è acceso.

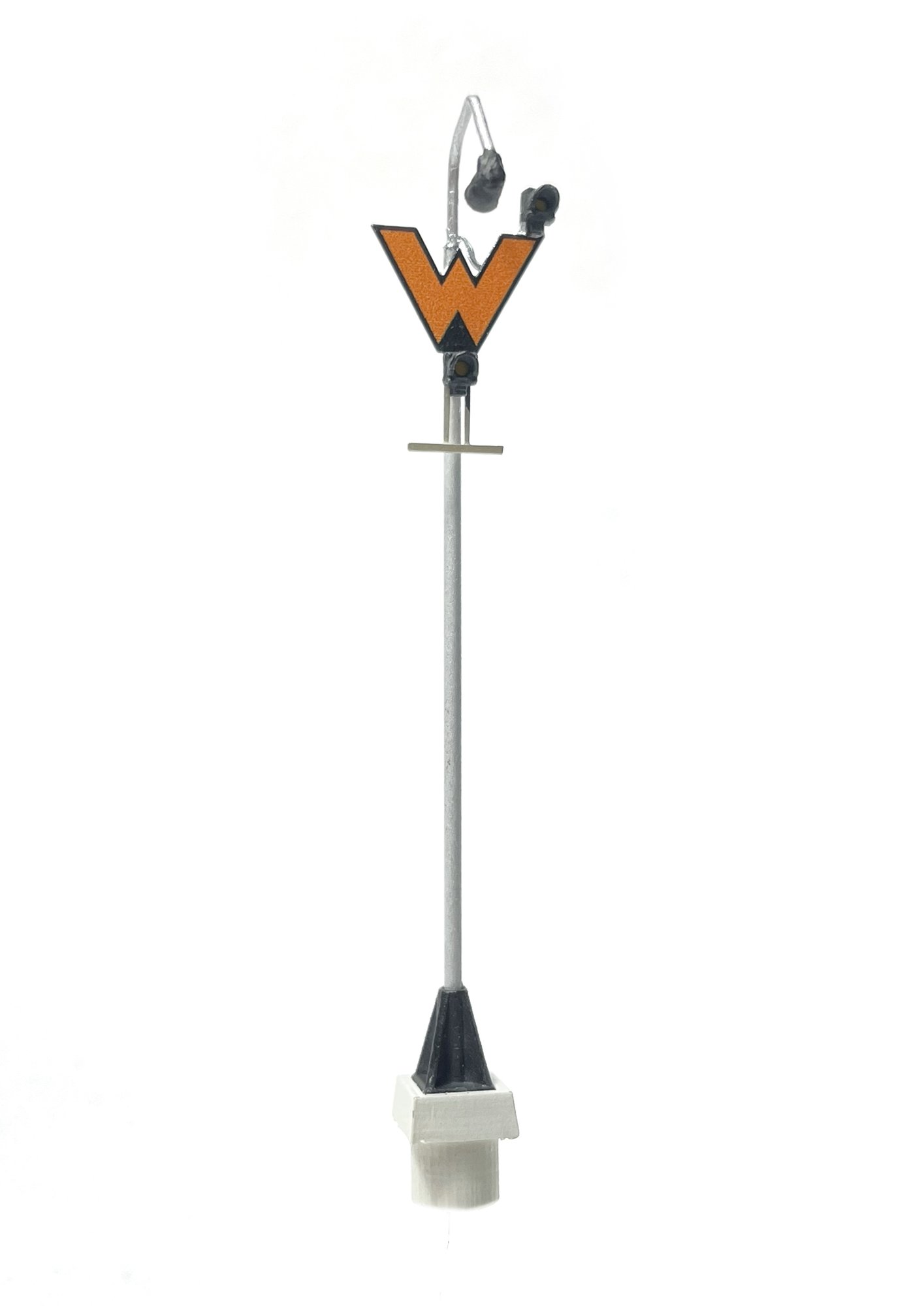

"Wartezeichen" DB su palo con faretto e Sh1, in scala H0. Il pannello a W arancione bordato di nero è montato su un palo tondo grigio chiaro, sormontato da una mensola ricurva che porta il faretto nero. Si aggiungono due piccoli corpi illuminanti, uno in alto a destra del pannello e uno sul palo appena sotto; nel primo piano entrambi sono accesi in bianco e formano una diagonale, mentre il faretto resta spento. Il piede conico nero poggia su un basamento bianco con perno di fissaggio.

Indicatore di preavviso di velocità DB, in scala H0. Il modello unisce una targa triangolare nera, con la punta rivolta verso il basso, e un alloggiamento rettangolare di visualizzazione con visiera laterale montato sul fronte. Il display si accende in giallo: una fotografia lo mostra con una placchetta inserita, la cui cifra è formata da punti gialli, un'altra senza placchetta, con la finestra uniformemente gialla. Al modello è unita una matrice stampata nera con dodici placchette numeriche intercambiabili in due file da sei; la fila superiore si legge da 1 a 6.

Indicatore di velocità DB, in scala H0. Il modello unisce una targa triangolare nera, con la punta in alto, e un alloggiamento rettangolare di visualizzazione con visiera laterale montato sul fronte. Il display è illuminato: una fotografia lo mostra con una placchetta inserita, la cui cifra è formata da punti bianchi, un'altra senza placchetta, con la finestra uniformemente chiara. Al modello è unita una matrice stampata nera con dodici placchette numeriche intercambiabili in due file da sei; la fila superiore si legge da 1 a 6.

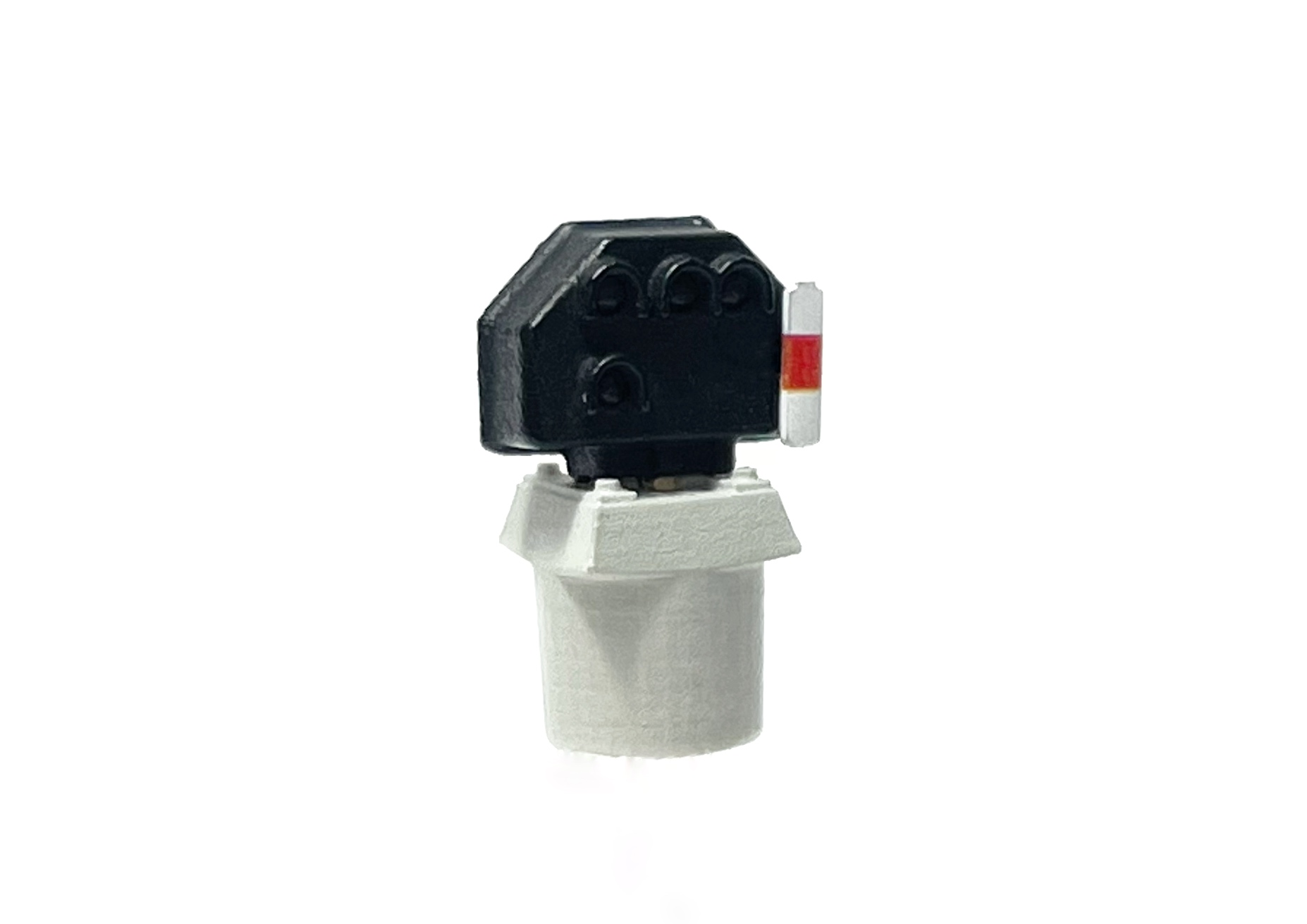

Segnale di manovra DB in versione bassa, in scala H0. La testa nera con quattro ottiche — tre nella fila superiore e una sotto — poggia senza palo direttamente sul basamento bianco, che prosegue in un corpo cilindrico di fissaggio. Sul fianco della testa è applicata una piccola targa bianca a fascia rossa. Le fotografie mostrano il segnale acceso, una volta con due luci rosse affiancate e una volta con due luci bianche in diagonale; una vista di profilo completa quella frontale.

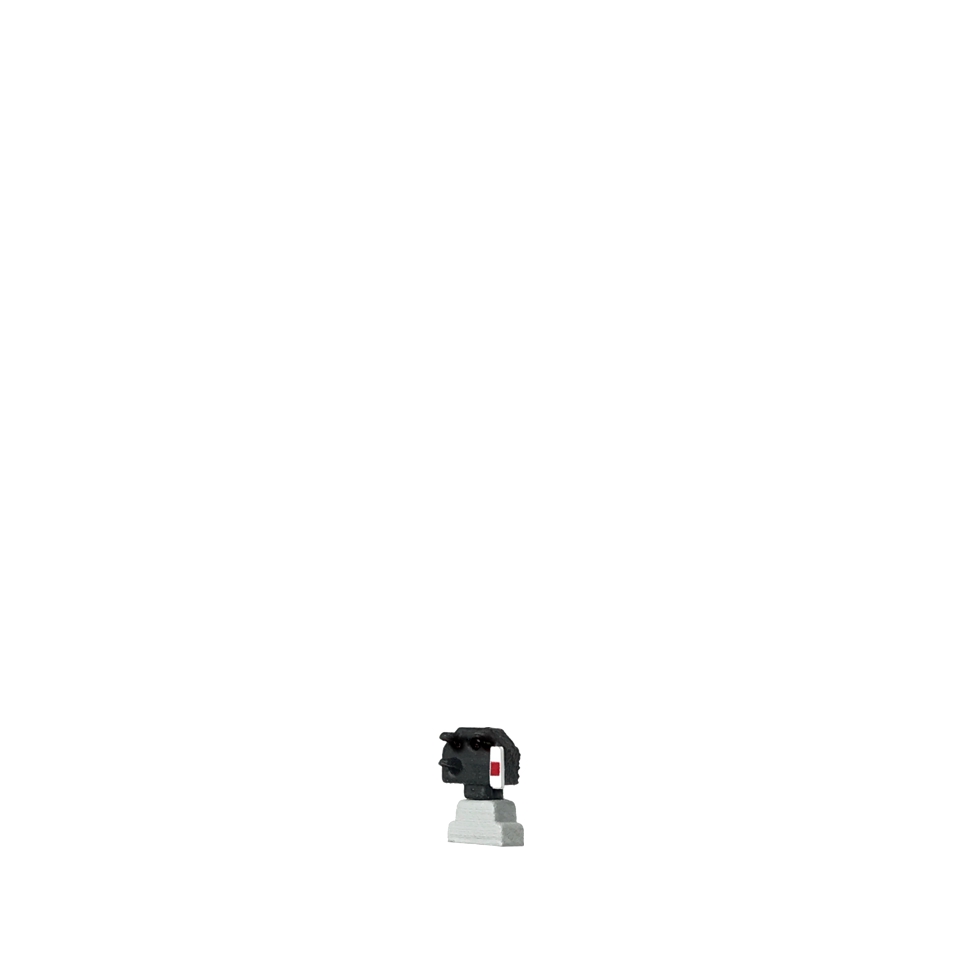

Segnale di manovra DB in scala N, versione a raso senza palo. La testa nera con spigolo superiore smussato poggia direttamente su una base grigio chiaro a due gradini e porta, sul fianco destro, una piccola targhetta bianca con un quadrato rosso. Nelle foto nessuna luce è accesa. Lo schema sovrapposto indica rosso, bianco e rosso nella fila alta, più un'ulteriore luce bianca sotto a sinistra.
